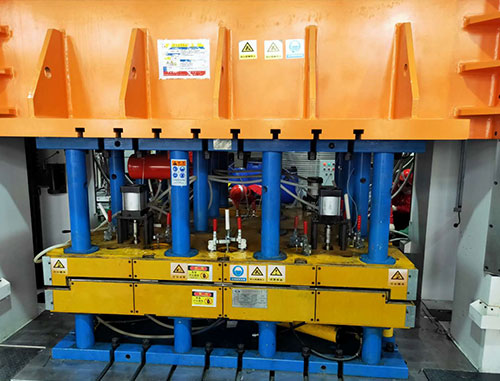

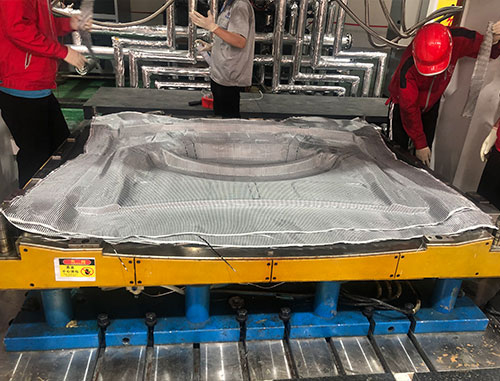

低圧射出用RTMプレスは、プリプレグ素材を金型に入れて積層し、樹脂を注入した後、加熱して成形するプレスです。このプレス機には加熱と冷却のプロセスがあり、プロセス要件に応じて移動テーブルが装備されている場合もあり、材料の敷設と成形を同時に行うことで生産効率を向上させるという目標を達成します。

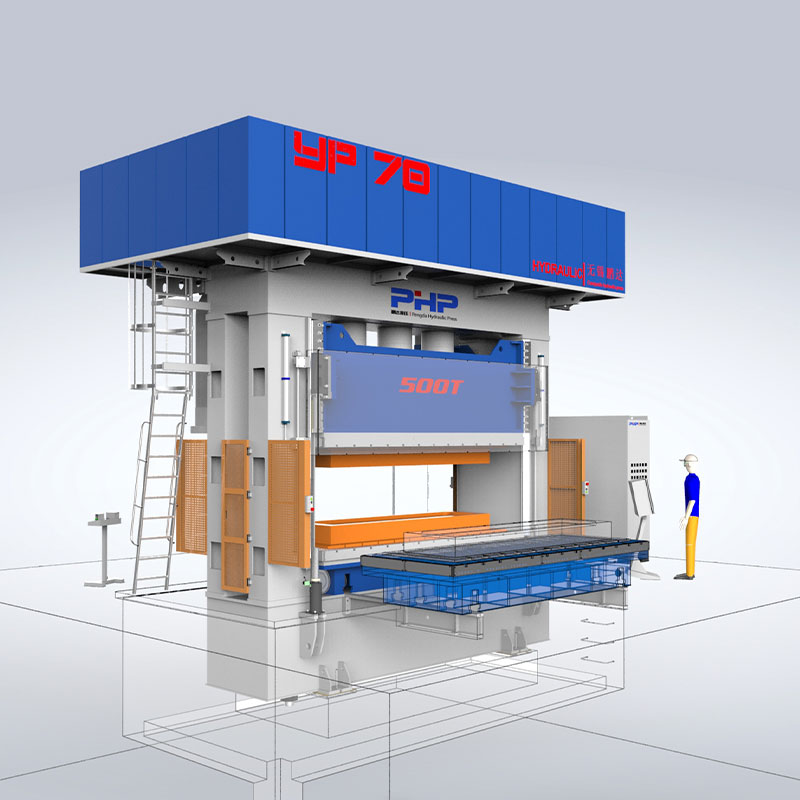

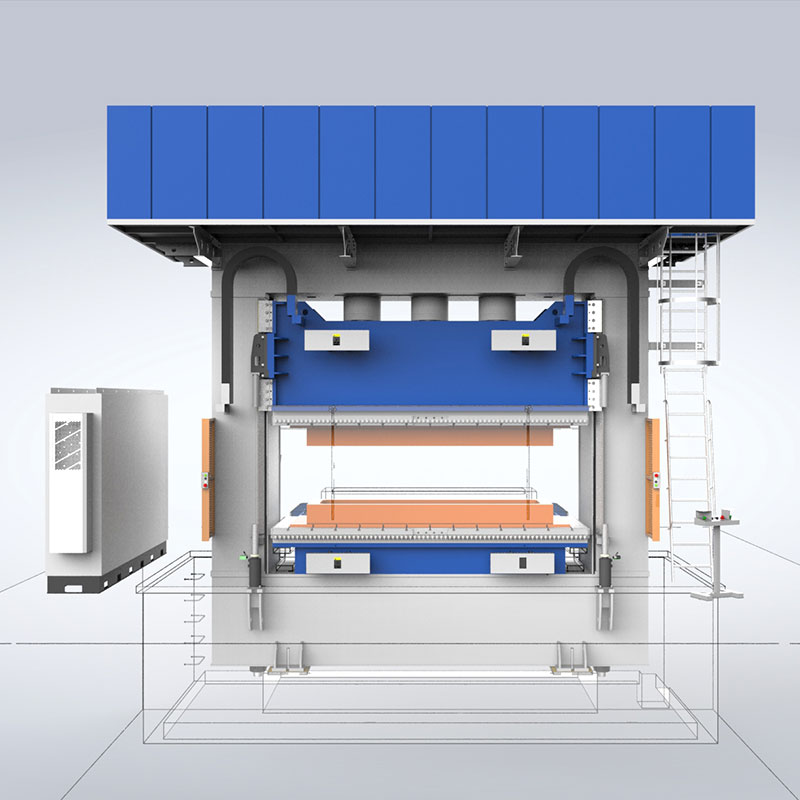

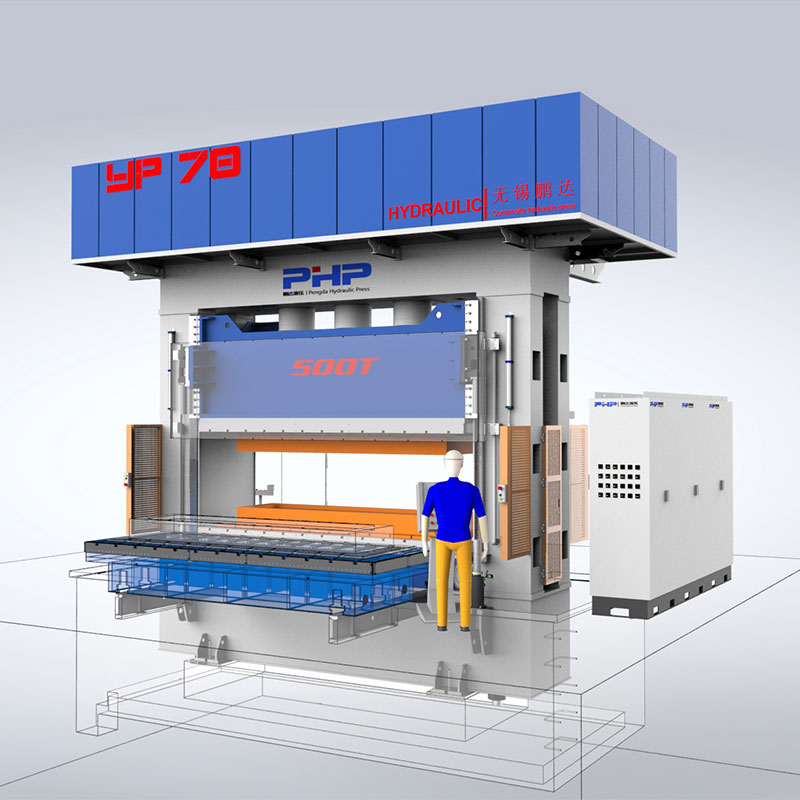

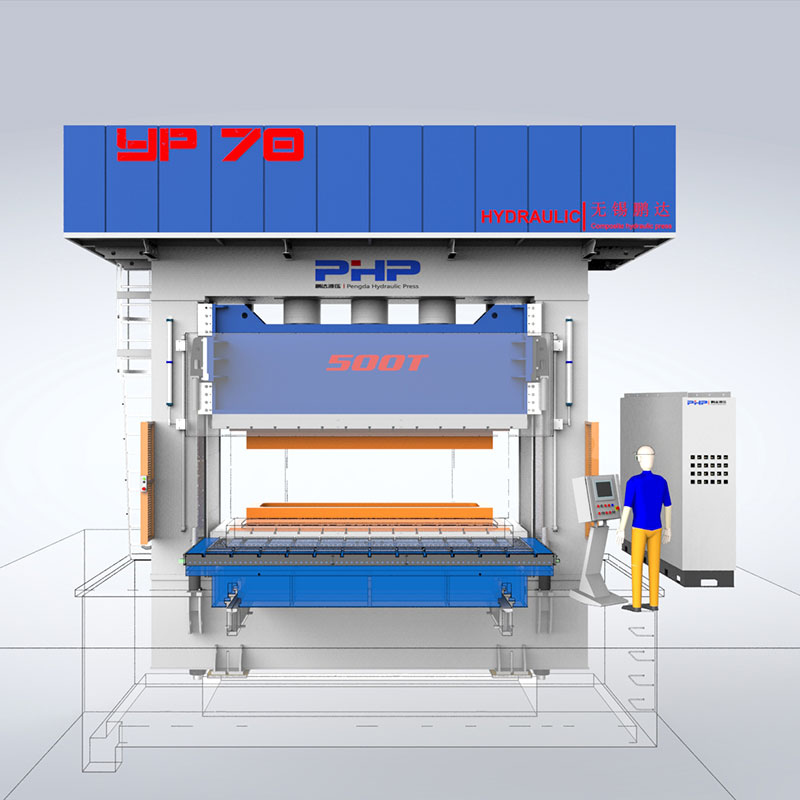

RTM複合プレス

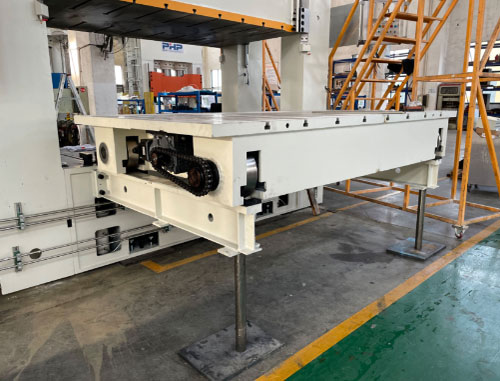

加熱・冷却・移動テーブル
Pengda の複合プレスは、低圧 RTM プロセス用の特別な装置です。 RTM プロセスは、炭素繊維強化ポリマー (CFRP) やその他の繊維複合材料が広く使用されるようになっている航空宇宙産業や自動車だけでなく、成長する軽量工学分野でもますます重要になっています。 Pengda は RTM 印刷機向けのワンストップ ソリューションを提供します。
 |  |  |

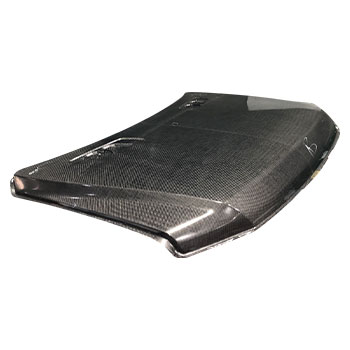

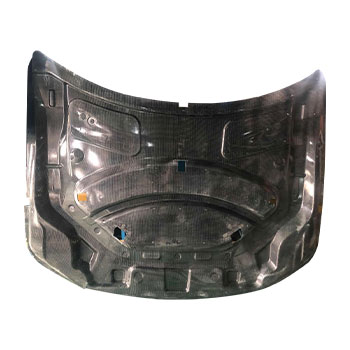

| カーボンファイバー製エンジンフード | カーボンファイバー製エンジンフード | 2 |
有名企業が提供する製品は、ユーザーから深く信頼されています。

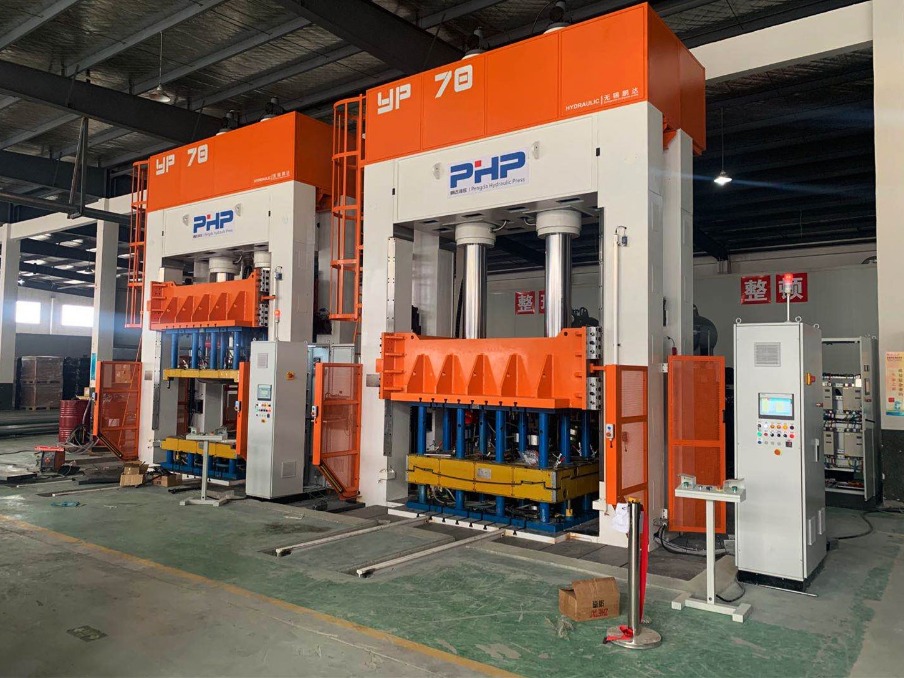

PHP（鵬達油圧プレス）は20年以上にわたり油圧プレスを製造してきました。当社は油圧プレスの開発に特化しており、これが唯一の製品ラインです。つまり、技術革新と、よりエネルギー効率が高く精密な切断プレスの製造に専念しています。 カスタム RTM成形プレスメーカー および RTM複合材料プレス工場、PHP（鵬達油圧プレス）のプレス機は、自動車、鉄道輸送、建設、航空宇宙、自動車トリムなどの産業分野で使用されています。PHP（鵬達油圧プレス）と当社のプレス機に関する詳細はお問い合わせください。
もっと見る
2026/06/05
2026/06/05
2026/06/03
2026/05/28
2026/05/22
レジン トランスファー モールディング RTM 成形プレスは、現代の複合材製造の進歩において重要な役割を果たしています。 RTM 成形プレスは、制御された樹脂射出と密閉型加圧成形を組み合わせることで、生産効率と部品の品質の両方を大幅に向上させます。
RTM 成形プレスを使用すると、閉じた金型内で樹脂の射出と硬化を同時に行うことができるため、従来のハンド レイアップ プロセスや真空支援プロセスと比較してサイクル タイムが短縮されます。自動化されたプレス制御により、一貫したクランプ圧力が確保され、中量から大量生産におけるより速い硬化とより高いスループットが可能になります。
RTM では、適合する剛性の金型と制御された圧力を使用するため、得られる複合部品は優れた寸法精度と再現性を示します。プレスは均一な金型閉鎖を維持し、変形を防ぎ、各部品が自動車、航空宇宙、産業用部品にとって重要な公差に正確に一致することを保証します。
RTM 成形プレスは安定した圧力条件を作り出し、繊維プリフォームを通る樹脂の流れを均一にします。これにより、ドライスポット、ボイド、不均一な飽和が減少し、より強力で信頼性の高い機械的特性が得られます。構造用複合材料の用途には、一貫した樹脂分布が不可欠です。
クローズドモールド加工により、コンポーネントの両面に滑らかなニアネットシェイプの表面が生成されます。これにより、サンディングやコーティングなどの二次仕上げ作業が削減または不要になり、人件費が削減され、全体的な生産効率が向上します。
射出制御プロセスにより過剰な樹脂の使用が最小限に抑えられ、密閉された金型封じ込めによりオーバーフローや流出が防止されます。これにより、材料の無駄が削減され、コスト効率が向上し、より持続可能な生産慣行がサポートされます。
最新の RTM 成形機は、自動ローディング システム、ロボットによるハンドリング、硬化プロセスの監視と簡単に統合できます。これにより、生産の一貫性が向上し、労働力への依存が軽減され、製造業者は最小限のエラーで業務を拡張できるようになります。
RTM プレスを使用して製造されたコンポーネントは、繊維の整列、樹脂の流れ、硬化圧力が制御されているため、優れた強度重量比と応力下でより信頼性の高い性能を実現し、高性能複合用途に最適です。
RTM 成形プレスは、サイクル タイムの短縮、寸法精度の向上、より一貫した材料特性を実現することで、複合材の製造を大幅に改善します。 RTM は自動化と統合して材料の無駄を削減できるため、高品質で拡張性の高い複合材料の生産を求める業界にとって好ましいソリューションとなっています。
レジン トランスファー モールディング RTM 成形プレスは、現代の複合材製造においてますます重要な技術となっています。ハンドレイアップ、真空注入、圧縮成形などの従来の成形方法と比較して、RTM は効率、再現性、製品性能において明らかな利点をもたらします。
PHP(Pengda Hydraulic Press)は非金属油圧プレスの専門メーカーとして、技術革新、省エネシステム、安定性の高い装置設計に重点を置いています。同社のサーボ複合油圧プレスは、SMC、LFT D、GMT、HP RTM、STM、カーボンファイバー高温成形など、複数の高度な成形プロセスをサポートしています。これにより、新エネルギー車両、航空宇宙、鉄道輸送、低電圧電気製品、都市建設などの業界に強力なエンジニアリング サポートが提供されます。
適合した剛性の金型と制御された射出圧力を使用して、プリフォームに樹脂を注入します。中量から大量の、構造的に要求の厳しい複合部品に適しています。
ハンドレイアップ、真空注入、圧縮成形、オープンモールドのプロセスが含まれます。各方法は、コスト、精度、生産速度が異なります。
RTM では、閉じた金型と加圧を使用して、均一な厚さ、より優れた繊維樹脂の分布、および再現可能な公差を確保します。
プレス機内での樹脂の射出と硬化を同時に行うことで、手動または真空のみのプロセスと比較してサイクルタイムが大幅に短縮されます。
開いた表面がないということは、排出量が削減され、職場の清潔さが向上し、コンポーネントの両面の表面の品質が向上することを意味します。
RTM により、より深い樹脂の浸透、より低い空隙率、より均一な繊維の湿潤が可能になり、その結果、より強くて軽い部品が得られます。
圧力制御システム、サーボドライブ技術、自動装填ソリューションにより、RTM は現代の大量生産により適しています。
設備と金型への投資は、従来の手作業によるレイアップや真空注入よりも高くなります。
射出パラメータ、樹脂粘度、金型シール、プレス圧力設定を正確に制御する必要があります。
オープンモールドまたは真空注入法の方が、サイズが大きく、容量が少ないコンポーネントにはさらに適している可能性があります。
長所: 高精度、低ボイド含有量、優れた表面仕上げ、短い生産サイクル、大量生産に適し、安定したクリーンな密閉金型環境、自動化に適しています。
短所: 設備と金型のコストが高く、熟練したエンジニアリング設定が必要であり、非常に大型で少量の部品の場合は経済的ではありません。
長所: 小規模生産ではコストが低く、大規模なカスタムまたはプロトタイプの部品には柔軟に対応でき、セットアップとツールが簡単です。
短所: 労働集約的、低次元の再現性、より多くの材料廃棄物、より長い生産サイクル、限られた自動化の可能性。
(業界参考用の一般化された表。モデルに固有のものではありません)
| パラメータ | 代表的な範囲 |
|---|---|
| プレス能力 | 100～3000トン |
| 日光 | 600～2500mm |
| 脳卒中 | 400～1600mm |
| 作業テーブルのサイズ | 800×800mm～3000×3000mm |
| 加熱方法 | 電気、石油、または蒸気加熱 |
| 温度範囲 | 350度まで |
| 圧力制御 | サーボ閉ループ、高精度制御 |
| 樹脂射出圧力 | 用途に応じて 5 ～ 150 bar |
| 自動化オプション | ロボットによるローディング、プリフォームの配置、トリミング |
RTM 成形プレスは、従来の複合成形方法と比較して、効率、再現性、構造性能が大幅に向上します。 RTM は初期投資が高くなりますが、大量生産、高度な複合用途、および強力で軽量で寸法精度の高いコンポーネントを必要とする産業にとって長期的な利点をもたらします。
PHP (Pengda Hydraulic Press) は、約 20 年にわたって非金属油圧プレスに特化しており、世界市場全体で進化する複合材料製造のニーズをサポートする、安定性、エネルギー効率、信頼性の高いソリューションを提供し続けています。
