新エネルギー自動車、バッテリーシステム、鉄道交通機関、建設機械、航空宇宙における複合材料の応用の深化に伴い、成形装置に対する業界の要件も進化しています。企業は、プレストン数や仕様だけでなく、装置の安定性、安全性、エネルギー効率、生産プロセスとの互換性にもますます関心を持っています。油圧プレスは「単機能プレス機」から「システム化成形装置」へ変貌しつつあります。
PHP は長年、複合材料油圧プレスの研究開発と製造に注力してきました。広範な実践プロジェクトを通じて、同社は機器構造とシステム構成を継続的に最適化し、エネルギー効率、安全性、安定性、メンテナンスの利便性、スペース利用率において体系的な利点を形成してきました。 SMC、HP-RTM、LFT-D、GMTなどの様々な複合材料成形プロセスに対応するプレスです。
I 省エネ設計の利点
製造におけるエネルギーコストの上昇に伴い、油圧機器のエネルギー効率が重要な懸案事項となっています。 PHP 印刷機は、駆動方法と制御システムを継続的に最適化することで、性能を維持しながらエネルギー消費を効果的に削減します。
サーボ電気油圧システムにより 30 ~ 60% のエネルギーを節約
サーボドライブは必要に応じて電力を出力し、スタンバイまたは低負荷状態でのエネルギー消費を自動的に削減し、高電力で継続的に動作する従来の油圧システムによって引き起こされる無駄を回避します。一方、サーボ システムはより高速な応答とより高い制御精度を実現し、生産効率を損なうことなく全体の運用コストを削減します。
省エネシステムを適用すると、長期的な電気コストを大幅に削減し、生産ラインの持続可能性と競争力を高めることができます。
II 安全システムの利点
複合材料の成形には高いトン数と圧力がかかり、複雑な安全上のリスクが伴います。したがって、構造、油圧システム、制御システム全体にわたる安全設計が必要です。 PHP では、安全設計を機器開発の基本的な部分として位置づけています。
複数の安全保護装置
安全ロック機構、非常停止スイッチ、ライトカーテン、油圧安全回路、安全リレー、はしご、警報装置などを装備し、総合的な安全保護システムを構築し、運転リスクを低減し、安定運転を確保します。
安全性を高めるためにヨーロッパの CE 規格にアップグレード可能
輸出プロジェクトや高規格アプリケーションの場合、機器には安全 PLC、SITEMA ロック装置、シリンダー安全弁、レーザー スキャナー、および防爆チェーンを取り付けることができ、国際安全基準とハイエンド市場の要件を満たします。
系統的な安全設計により、この装置は生産要件を満たすだけでなく、オペレーターに信頼性の高い保護を提供します。
III 油圧パイプラインの信頼性の利点
油圧システムの安定性は、パイプラインの製造と設置の品質に大きく依存します。 PHP は、信頼性の高いシステム動作を保証するために、パイプラインの設計と処理において厳格な基準を確立しています。
- 安定性を高めるための亜鉛メッキ冷間引抜パイプ: 高い強度と耐食性により耐用年数が延長されます。
- パイプの切断および洗浄用の工業用除塵研削テーブル: 鉄粉が油圧システムに入るのを防ぎます。
- 面取り、曲げ、接続用の CNC マシニング センター: 寸法精度と組み立ての一貫性を保証します。
- 従来の溶接パイプに代わるフレア接続技術: 漏れのリスクを軽減し、メンテナンスを簡素化します。
- ゴム製シールの代わりに金属フェルールと SAE フランジ接続: より高い耐圧性と耐温度性により長期的な信頼性を実現します。
- 各パイプを水圧図にリンクするレーザーマーキング: 迅速な識別とメンテナンスが可能になります。
洗練されたパイプラインの製造により、油圧システム全体の安定性が向上するだけでなく、汚染、漏れ、組み立てミスによって引き起こされる故障も軽減されます。標準化された材料の選択、CNC 加工、および正確な組み立てにより、システムは長期稼働にわたって安定した圧力と応答を維持し、メンテナンス頻度を削減し、ダウンタイムのリスクを低減し、ライン効率を向上させ、機器の耐用年数を延長することができます。
IV 機器の安定性の利点
安定性は複合製品の品質に直接影響し、油圧プレスの性能の重要な指標となります。 PHP は設計と製造を同期的に制御し、高負荷下でも安定した動作を保証します。
- 振動が少なく安定した動作: 構造の最適化とそれに合わせた油圧制御により、高精度成形のためのスムーズな動作が保証されます。

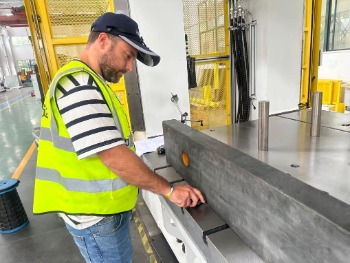

- 高強度構造設計・検査システム: 設計中の有限要素解析と製造中の大理石平定規検査により、機械の精度が保証されます。
安定性により、複合製品の一貫した寸法とバッチ品質が保証されます。構造、精度管理、組立検査の最適化により、高トン数運転でも高剛性・低振動を実現し、製品歩留まりの向上、金型摩耗の低減を実現し、需要の高い連続生産環境に適した装置となります。
V スペース利用の利点
現代の工場では、設備の設置面積がラインのレイアウトと投資コストに直接影響します。 PHP は垂直設計によりスペース使用率を向上させます。

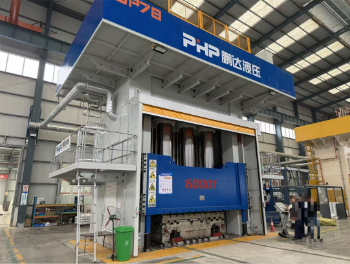

- 補助機器用の 2 層プラットフォーム: 金型温度コントローラー、真空システム、その他の補助機器を第 2 層に集中的に配置できるため、ラインの統合が強化されます。

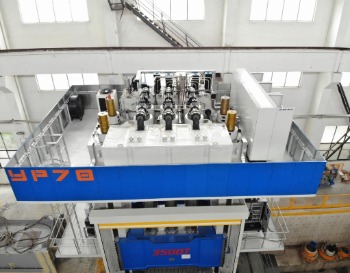

- 油圧ステーションと電気キャビネットは上に配置されています。 床面積を削減できるため、スペースが限られた環境に最適です。
垂直型の統合設計により、設置面積が削減され、レイアウトの柔軟性が向上し、パイプラインとケーブルの経路が短縮され、システムの応答性が向上し、将来の拡張やプロセスのアップグレードのためのスペースが提供され、工場全体の効率が最適化され、インフラストラクチャのコストが削減されます。
VI 運用上の利便性の利点
自動化が進むにつれて、操作の容易さが重要になります。 PHP は、複数のインテリジェント機能を制御システムに組み込みます。
- ワンタッチ濾過: 作動油を自動的に循環させて濾過し、手動メンテナンスを軽減します。
- ワンタッチで圧力を解除: タッチスクリーン経由で高圧を素早く解放し、金型交換効率を向上させます。
- ワンタッチバックフラッシュ: 金型から伝熱油を回収し、廃棄物を削減します。
インテリジェントな運用により、機器が「経験ベース」から「プロセス標準化」に移行し、オペレーターがタッチスクリーンを介してメンテナンスと調整を実行できるようになり、効率が向上し、人的エラーが減少し、ダウンタイムが短縮され、生産ライン全体のパフォーマンスが向上します。
VII 機能拡張とプロセスの適応性
さまざまな複合プロセスにはさまざまな要件があります。機器の拡張性は重要な競争上の利点です。 PHP は、さまざまな制作ニーズを満たすために複数のオプション システムを提供します。
- 4隅レベリングシステム: 薄肉部品の成形精度が向上します。
- 金型温度加熱システム: 安定した成形温度を維持します。
- 真空システム: 製品の密度と品質を向上させます。
- 環境システム: 最新の製造環境および安全基準を満たしています。
モジュラー設計により、さまざまな製品やプロセスの要件を満たす柔軟な構成が可能になり、高い適応性と拡張性が維持されます。この拡張性により、機器の価値が高まり、将来のプロセスのアップグレードや容量拡張のための信頼できる基盤が提供されます。
複合プレスにおける競争は、トン数や仕様から、システム機能や全体的なパフォーマンスへと移り変わっています。省エネ設計、安全性、パイプラインの信頼性、構造の安定性、インテリジェント制御における継続的な最適化により、PHP 印刷機は実際の生産環境においてより高い信頼性と適応性を実現します。
