I. CE 規格が複合油圧プレスにとって特に重要なのはなぜですか?
複合材料成形分野では、 サーボ複合油圧プレス そして 圧縮成形プレス 圧縮成形プロセスの中核設備となっており、通常は以下と組み合わせて使用されます。 SMC金型 完全な SMC 成形システムを形成します。
軽量設計と構造統合に向けた複合材料の継続的な開発により、複合圧縮成形プレスは現在、次の分野で広く応用されています。
- トラックとバス
- 農業および建設機械
- Eモビリティ
- 鉄道輸送
- 都会的な家具、 とりわけ
これらの応用シナリオでは、油圧プレスは成形性能を担うだけでなく、オペレーターの安全性、長期的な動作安定性、および全体的な生産ラインのコンプライアンスにも直接関係します。このため、初めて中国から複合油圧プレスを購入するヨーロッパの顧客が増えており、次の 1 つの重要な質問に注目する傾向があります。
CE 準拠の油圧プレスと国内規格に準拠した油圧プレスの根本的な違いは何ですか?
CE マーキングは単なる認証ラベルではなく、設計、製造から設置、操作に至るまで、機械のライフサイクル全体にわたって実行される包括的な安全システムであることを強調する必要があります。
II.設計哲学の根本的な違い
国内基準では、油圧プレスの設計は通常、トン数、成形効率、設備コスト、納期などの生産要件によって決まります。このアプローチは多くのローカル生産環境に適していますが、主に機械が製造タスクを完了できるかどうかに焦点を当てています。
対照的に、CE 準拠のサーボ複合油圧プレスでは、成形性能要件を満たしながら、リスク管理を中核となる設計制約として扱う必要があります。 CE フレームワークでは、体系的な リスク評価 運用、保守、試運転、および異常状態における潜在的なリスクに対して、構造レベルまたはシステムレベルのソリューションを事前に定義して、概念設計の段階で実施されます。
この「安全性による設計」の哲学は、CE 準拠は製造後にコンポーネントを追加するだけでは達成できず、最初から機械全体のコンセプトに統合する必要があることを意味します。
Ⅲ. CE対応油圧プレスの3大安全システム
実装の観点から見ると、複合油圧プレスの CE 要件は、抽象的な原則ではなく、明確に定義された安全システムを通じて実現されます。これらの要件は主に次の 3 つの領域に集中しています。 機械的安全性、油圧的安全性、電気的安全性 、それらはすべて相互に関連しており、不可欠です。
機械の安全性
CE 規格では、機械的安全性の主な目的は、操作手順やオペレータの経験のみに依存するのではなく、構造設計自体を通じて人員の危険エリアへの曝露を軽減することです。ストロークが長く、頻繁なメンテナンスが必要な大型複合油圧プレスでは、機械的安全性が特に重要です。
CE 準拠の機械設計では、機械への安全なアクセス、高所への進入、保守中の可動コンポーネントの信頼性の高い固定など、運用およびメンテナンスのシナリオを体系的に考慮する必要があります。これらの要件は、オプションのアドオンではなく、マシン全体のレイアウトに直接影響します。
一般的な CE の機械的安全対策には次のようなものがあります。
- 安全はしご 高さ、傾斜、滑り止め性能の基準を満たすように設計されています。
- ガードレール付きのトップメンテナンスプラットフォーム 、整備中の落下防止を提供します。
- メンテナンス用アクセスパスと安全距離 人の移動や緊急避難のための十分なスペースを確保する
- スライドメカニカルロックシステム SITEMA ロック装置など、メンテナンス中にスライドをしっかりと保持し、意図しない降下を防ぎます。

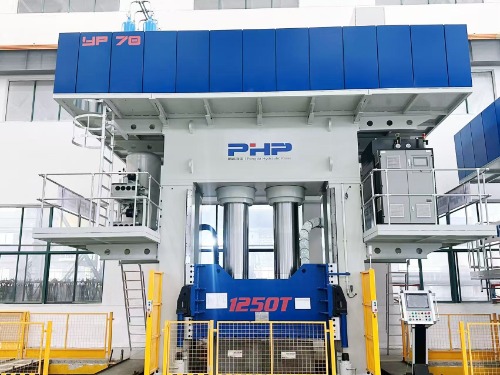

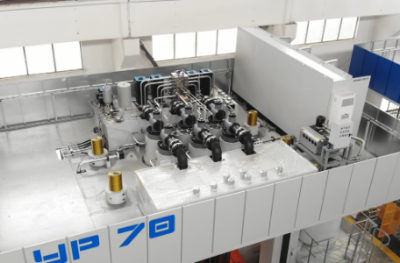

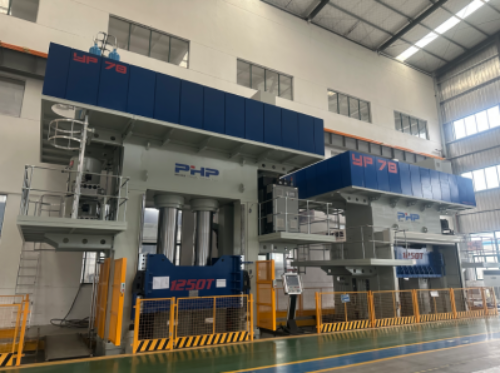

トップメンテナンスプラットフォーム

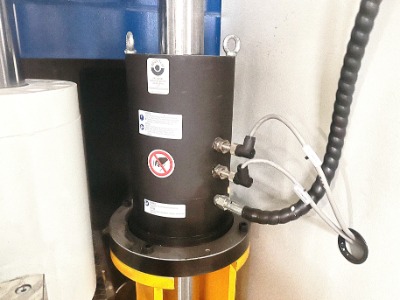

スライダーロックシステム
比較すると、国内の標準的な印刷機は、構造的なリスクの分離よりも運用手順に大きく依存していることがよくあります。
油圧の安全性
油圧システムは複合油圧プレスの動力中核であり、リスクの高い領域でもあります。 CE 規格では、油圧システムは性能を発揮するだけでなく、明確な機能を組み込む必要があります。 フェイルセーフ 行動。
これは、ホースの破裂、バルブの故障、制御の誤動作などの極端な状況であっても、制御不能な動きや人身傷害を防ぐために、システムがデフォルトで安全な状態にならなければならないことを意味します。
一般的な CE 油圧安全対策には次のようなものがあります。
- シリンダに安全弁を設置 圧力損失時のスライドの急激な下降を防止します。
- 油圧ホース用破裂防止チェーン 破裂時のホースの泡立ちを制限します。
- 冗長圧力およびモーション制御ロジック 、あらゆる状況下で安全な行動を確保する

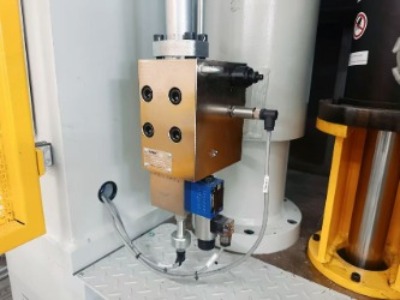

安全弁

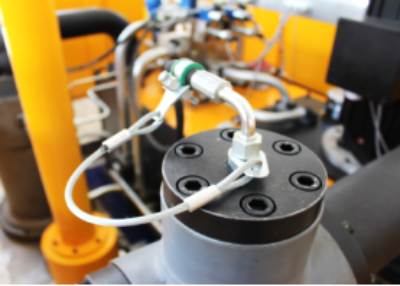

バースト保護チェーン
一部の国内標準印刷機では、経験に基づいた管理に頼って、そのような安全機能が簡略化または省略されている場合があります。
電気の安全性
電気的安全性は、CE 準拠の最も体系的かつ厳密に監査された側面の 1 つであり、国内標準機械と比較して最も明らかな違いの 1 つです。 CE 評価では、コンポーネントの品質だけでなく、機能安全ロジックの整合性にも焦点が当てられます。
一般的な CE の電気安全構成には次のものが含まれます。
- 安全PLC 冗長性と自己診断機能を備えた
- L型セーフティライトカーテン 成形エリアの多方向保護に

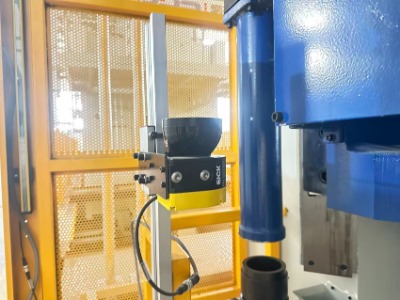

- レーザースキャナー 動的エリア監視用
- 非常停止ボタン 、標準に従って配置されています
- 完全に文書化された検証可能な安全プログラム 、トレーサビリティとテスト可能性を確保

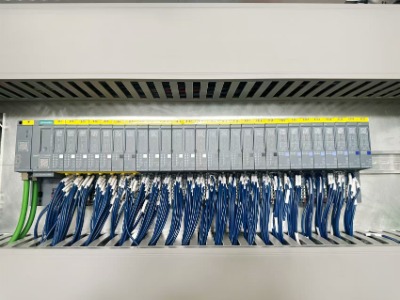

安全PLC
レーザースキャナー

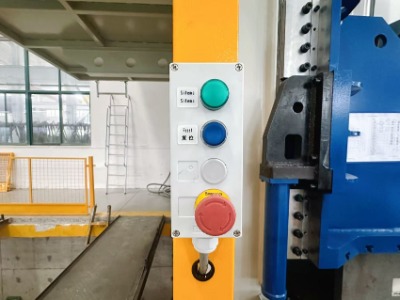

緊急停止ボタン
L型セーフティライトカーテン
制御キャビネットは外観的には同じように見えますが、CE 評価では内部ロジック アーキテクチャ、冗長性、および技術文書との一貫性が重視されます。
IV.技術文書と責任体制
CE 準拠は物理マシンを超えて、完全な技術文書システムにまで及びます。これらの文書は納入要件の一部であるだけでなく、機器のライフサイクル全体にわたるコンプライアンスにとっても不可欠です。
完全な CE 技術ファイルには通常、リスク評価レポート、油圧および電気回路図、操作および保守マニュアル、および適合宣言が含まれます。これらの文書は、監査、事故調査、責任の決定において重要な役割を果たします。
V. 結論: システムエンジニアリングソリューションとしての CE 準拠油圧プレス
のために サーボ複合油圧プレス (SMC プレス、LFT-D プレス、HP-RTM プレス、GMT プレスなどを含む)、CE 準拠は、安全機能を設置後に追加するだけではありません。代わりに、それは 総合的な安全哲学 は、リスク評価を中核とし、規制と規格に基づいて、機械の構造設計、安全機能、制御ロジック、および最終的なアプリケーション シナリオに体系的に統合されています。
のために customers purchasing composite hydraulic presses from China for the first time, understanding the fundamental differences between CE standards and domestic standards is a crucial step in reducing project risks and ensuring long-term, stable operation.
