RTM 成形プレスにより製造効率が向上

高度な RTM プレス技術で生産性の向上を実現

卓越した製造を追求するには、プロセス技術の継続的な革新が必要であり、レジン トランスファー モールディング (RTM) プレスは、この取り組みにおいて極めて重要な装置として機能します。従来のオープン成形法や時間のかかる複合製造技術を超えて、最新の RTM成形プレス は、生産速度を大幅に向上させ、部品の品質を向上させ、材料の無駄と環境への影響を削減するクローズドシステムのアプローチを提供します。この記事では、RTM 印刷機を製造ワークフローに統合することの核となる利点を深く掘り下げ、その動作原理、主な利点、導入を成功させるために考慮すべき重要な要素について詳細に分析します。この技術がどのように効率を高めるだけでなく、これまで製造が困難でコストが高かった高性能で複雑な複合部品を作成する新たな可能性を切り開く方法を探っていきます。 RTM プロセスの全機能を理解することで、メーカーは業務を合理化し、部品あたりの総コストを削減し、市場での競争力を高めるための情報に基づいた意思決定を行うことができます。

RTM プレスが複合部品の生産をどのように変革するか

RTM 成形プレスの基本的な操作には、乾燥した繊維プリフォームが入った閉じた金型に液体樹脂を注入することが含まれます。この一見単純なプロセスは、最終パーツの品質と一貫性を決定する多数のパラメーターの正確な制御によって管理されます。原材料から完成品の高強度コンポーネントへの変換は、RTM プレス システムのエンジニアリングが洗練されていることの証です。

段階的な RTM プロセス サイクル

一般的な RTM サイクルは、いくつかの異なる段階に分類でき、それぞれの段階が操作の成功に重要です。印刷機がどのように効率を高めるかを理解するには、このサイクルを理解することが不可欠です。

• 金型の準備とプリフォームの配置: このプロセスは、一致する金型の 2 つの半分を準備することから始まります。完成した部品を簡単に離型できるように、離型剤が塗布されます。乾燥繊維強化材は、織布、ステッチマット、または編組プリフォームの形であり、正確に切断され、金型キャビティの下半分に配置されます。このプリフォームは、最終部品の構造特性と形状を定義します。
• 型閉じとクランプ: 次に、金型の上半分が下半分の上に下げられ、RTM プレスの強力な油圧または電気システムが大きな型締力を加えて金型を密閉します。この力は、金型の分離やバリを発生させずに、樹脂の射出中に発生する内圧に耐えるために非常に重要です。クランプ システムの精度により、部品の厚さが一定であり、何千回ものサイクルにわたって再現可能です。
• 樹脂の注入と硬化: プレミックスされた樹脂システム（多くの場合、エポキシ、ビニル エステル、ポリエステルなどの熱硬化性ポリマー）は、閉じ込められた空気を除去するために脱気され、制御された圧力と流量の下で密閉された金型に注入されます。樹脂はファイバープリフォームを通って流れ、ファイバーを完全に濡らし、戦略的に配置された通気口を通して空気を追い出します。金型に充填されると、部品は温度制御された条件下で保持されて硬化します。このプロセスでは、樹脂が化学反応を起こして固体の硬いプラスチック マトリックスになります。
• 脱型と後処理: 硬化サイクルが完了すると、型締力が解放され、金型が開き、完成した部品が取り出されます。用途によっては、余分な材料をトリミングしたり、穴を開けたりするなど、部品に簡単な後処理が行われる場合がありますが、多くの場合、ニアネットシェイプの製品となるため、他の方法と比較して二次労働が大幅に削減されます。

最適なパフォーマンスを実現する主要なシステムコンポーネント

RTM プロセス全体の効率は、そのコア コンポーネントのパフォーマンスと統合に大きく依存します。最新の RTM プレスは単なるクランプ装置ではありません。それは統合された生産セルです。

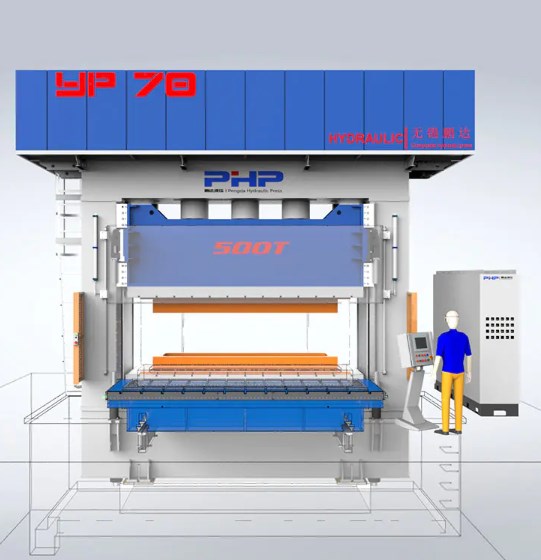

• プレスフレームとクランプユニット: これはシステムのバックボーンであり、金型を閉じた状態に保つために必要な構造的完全性と力を提供します。最新のプレスは、プログラム可能で再現性の高い型締力を提供します。
• インジェクションシステム: これには、樹脂および触媒のメーター、ミキサー、注入ポンプが含まれます。計量と混合の精度は、一貫した樹脂の化学的性質を実現し、その結果、最終部品で一貫した機械的特性を実現するために不可欠です。
• 金型温度制御ユニット (TCU): TCU は、熱流体を金型内のチャネルに循環させ、最適な樹脂流動と硬化速度に必要な正確な温度まで金型を加熱します。短いサイクルタイムと高品質の部品を実現するには、正確な温度制御が不可欠です。
• プログラマブル ロジック コントローラー (PLC): PLC は操作の頭脳であり、金型の閉鎖とクランプから射出、硬化、脱型までのサイクル全体を自動化します。さまざまな部品のレシピを保存し、再現性を確保し、品質管理を目的としたデータのログ記録を可能にします。

適切な RTM 装置を選択するための重要な要素

RTM 成形プレスの選択には多額の設備投資が必要であり、その決定は特定の生産ニーズの徹底的な評価に基づいて行う必要があります。ある用途には完璧に適した印刷機でも、別の用途には不適切な場合があります。したがって、技術仕様、運用要件、長期的な生産目標を詳細に評価することが最も重要です。プロセスの最適化を検討し、微妙な違いを理解したいメーカー向け 低圧 RTM マシンの仕様 が基本的な出発点です。低圧システムには、工具コストの削減、堅牢性の低い金型の使用、エネルギー消費の削減など、明確な利点があり、非常に高い射出圧力を必要としない風力タービンのブレードやバスタブなどの大型部品に最適です。

クランプ力とプラテンサイズの解析

トン単位で測定される型締力と、最大金型面積を定義するプラテン サイズは、2 つの最も基本的かつ重要な仕様です。必要な型締力は、成形品の投影面積 (ランナー システムを含む) と金型キャビティ内で予想される最大射出圧力によって決まります。型締力が不足すると、金型のたわみやバリが発生し、無駄が発生したり、後加工に手間がかかります。以下の表は、部品サイズと典型的なクランプ力要件との相関関係を一般的に比較したものです。

力を超えて、プラテンのサイズは、油圧コアプーラーやスライドなどの補助器具を含む金型の物理的寸法に対応する必要があります。また、金型との互換性を確保するために、デーライト開口部 (プレスが受け入れることができる最大金型高さ) とプレス ストロークを考慮することも重要です。

制御システムとオートメーションの統合の評価

印刷機の制御システムの洗練度は、使いやすさ、再現性、データの完全性に直接影響します。タッチスクリーン HMI (ヒューマン マシン インターフェイス) を備えた最新の PLC ベースのシステムにより、オペレーターは数百の部品レシピを入力して保存できます。射出圧力、流量、樹脂温度、金型温度などの主要なパラメータは、閉ループ方式で監視および制御する必要があります。大量生産を目的とした運用では、自動化の可能性を重要な考慮事項にする必要があります。これには、上流および下流の機器だけでなく、プリフォームのロードおよび完成品のアンロード用のロボットとの統合も含まれます。堅牢な制御システムにより、メーカーは高品質の部品を一貫して生産でき、多くの先進産業が必要とするトレーサビリティ データを提供できます。

部品の品質向上とコスト効率の向上

RTM テクノロジーを採用する主な要因は、部品の品質が大幅に向上し、それに伴う経済的メリットが得られることです。オープン成形プロセスとは異なり、RTM では 2 つの仕上げられた滑らかな表面 (A 面と B 面) を備えた部品が製造されます。これは美的用途にとって非常に望ましいものです。また、クローズドモールドプロセスでは、樹脂塗布段階で繊維の構造が乱されないため、繊維と樹脂の比率がより一貫し、優れた機械的特性が得られます。全体的な価値提案を評価する場合、次のことを行うことが不可欠です。 RTM とハンドレイアップの費用便益分析 。 RTM プレスとそれに適合する金型への初期投資はハンド レイアップ用の工具よりも高額ですが、長期的な節約は多面的に多大です。

優れた機械的特性と表面仕上げ

RTM の品質上の利点は否定できません。このプロセスにより、特定の方向の強度と剛性を最適化するために制御された方法で敷設される高性能連続繊維補強材の使用が可能になります。圧力と熱の下で固化すると、空隙率が非常に低い (通常 1% 未満) 複合材料が得られ、これは層間せん断強度と疲労耐性の向上に直接つながります。さらに、金型の表面を再現する表面は非常に高品質であり、多くの場合、金型から取り出した直後にクラス A の仕上げが得られるため、サンディングや塗装の準備の必要性が不要になるか、大幅に軽減されます。これは、部品の開いた側が粗く、許容可能な表面を実現するために多大な労力を必要とする手作業のレイアップとはまったく対照的です。

運用コストと環境影響の削減

RTM の経済的利点は、省力化をはるかに超えています。このプロセスのクローズドモールドの性質により、オープンモールド成形よりもはるかに効果的にスチレン排出物 (ポリエステルおよびビニルエステル樹脂の場合) と VOC (揮発性有機化合物) が含まれるため、メーカーが厳しい環境規制を遵守し、より安全な職場を作り出すことができます。材料の使用効率も向上します。ハンドレイアップでは、余分な樹脂が典型的に発生し、部品の無駄と重量の増加につながります。 RTM の精密射出により使用する樹脂の量が制御されるため、部品の重量が減り、材料コストが削減されます。次のリストは、コスト削減の主な領域の概要を示しています。

• 人件費の削減: RTM は手作業によるレイアップよりもはるかに労働集約的ではありません。多くの場合、1 人のオペレーターが複数のプレスを管理できますが、ハンドレイアップでは各部品に熟練した労働者が必要です。
• 材料効率: 正確な樹脂計量と密閉型により無駄が最小限に抑えられ、原材料の直接的な節約につながります。
• やり直しとスクラップの削減: RTM の高い再現性と自動化により、一貫して良好な部品が得られ、不合格率と欠陥部品の修理にかかるコストが大幅に削減されます。
• 環境コンプライアンスコストの削減: 排出量が削減されると、換気および空気軽減システムへの負担が軽減され、その結果、工場の運用コストが削減されます。

複雑な形状に対する RTM プロセスの最適化

軽量、高強度、複雑な形状の複合部品に対する需要が高まるにつれ、RTM プロセスが複雑な設計に対応できることが大きな利点となります。ただし、深絞り、アンダーカット、またはさまざまな厚さを備えた部品の成形を成功させるには、金型設計とプロセス制御の両方に対する高度なアプローチが必要です。最適なソリューションを見つけるために、これらの課題に取り組むエンジニアにとって 厚い複合材料の RTM 成形パラメータ は一般的かつ重要なタスクです。厚い部分は硬化中に不完全なウェットアウトや発熱による過熱が起こりやすく、内部空隙やマトリックスの亀裂を引き起こす可能性があります。樹脂がプリフォームに完全に浸透し、欠陥なく均一に硬化するためには、射出ゲートの位置、ベントの配置、射出圧力、多段階硬化サイクルなどのパラメータを最適化することが不可欠です。

複雑な深絞り部品の成形戦略

複雑な形状の部品を製造するには、樹脂が均一に流れて金型キャビティを完全に満たすように慎重に計画する必要があります。重要な戦略は、数値流体力学 (CFD) ソフトウェアを使用して、充填段階での樹脂の流れをシミュレーションすることです。このシミュレーションは、単一の金型を構築する前に、潜在的なドライ スポットまたはレース トラッキング (抵抗の低いチャネルに沿った優先的な流れ) を特定するのに役立ちます。エンジニアはシミュレーションに基づいて、射出ゲートと通気口の数と位置を最適化できます。深絞りの部品の場合は、樹脂がプリフォームのすべての領域に同時に到達するように複数の射出ポイントを使用する必要がある場合があります。さらに、金型にはアンダーカットを作成するためのスライドやリフターなどの機能が組み込まれている場合があり、これにより部品を損傷することなく脱型できるようになります。

均一な硬化を確保し、残留応力を最小限に抑える

複雑な部品では、厚さの変化により硬化速度が異なる場合があります。厚いセクションは熱質量により硬化が遅くなるか、樹脂反応の発熱特性により過熱する可能性があります。この不均一な硬化により残留応力が固定され、脱型後の部品の反りや寸法の不正確さが生じる可能性があります。これに対処するには、金型温度制御システムを正確にゾーニングして金型の異なる領域に異なる温度を供給し、部品全体でより均一な硬化プロファイルを促進する必要があります。さらに、より低いピーク発熱温度の樹脂システムを使用し、適切な保持時間とランプ速度で硬化サイクルを調整することは、複雑な RTM 部品の寸法安定性を達成するための重要なプロセス制御手段です。

長期的な信頼性を維持するための RTM 印刷機のメンテナンス

RTM プレスが稼働期間全体にわたって高い効率と部品品質を提供し続けることを保証するには、事前の計画的メンテナンス計画が交渉の余地のないものです。計画外のダウンタイムは製造における最大のコストの 1 つであり、多くの場合、メンテナンスの怠りが原因です。適切にメンテナンスされたプレスは、より確実に動作するだけでなく、製造される部品の一貫性に直結する精度も維持されます。包括的な RTM 印刷機のメンテナンス スケジュール 毎日、毎週、毎月、毎年のタスクを含めて、厳密に作成し、遵守する必要があります。このスケジュールはメーカーの推奨に基づく必要がありますが、施設の特定の生産量と環境条件にも合わせて調整する必要があります。

毎日および毎週の重要なメンテナンスチェック

多くの重大な問題は、毎日の簡単な目視検査と定期的なチェックによって特定し、防止できます。これらのタスクは、大きな故障に対する防御の最前線です。

• 毎日のチェック: オペレーターはシリンダー、バルブ、配管の周囲に作動油の漏れがないか検査する必要があります。リザーバー内の作動油レベルを確認してください。ポンプ、モーター、またはクランプ機構からの異常なノイズに注意してください。ヒーターホースと金型温度制御ユニットの接続部に摩耗や漏れの兆候がないか目視検査します。
• 毎週のチェック: プラテンを清掃して、破片が金型の位置合わせや部品の品質に影響を与えないようにします。油圧作動油の状態を確認し、汚染や劣化の兆候がないか確認してください。圧力センサーと温度センサーの校正を確認します。電気接続がしっかりしていないか、過熱の兆候がないかどうかを検査します。

プロアクティブな長期メンテナンスとコンポーネント交換

毎日および毎週のタスクを超えて、時間の経過によるコンポーネントの磨耗に対処するために、より詳細なメンテナンス計画が必要です。複数のシフトを運営する施設の場合、 多日光RTM印刷機で生産量を増やす方法 ということがよく起こります。プラテン間に複数の金型ステーションを備えた多日光プレスは、ある部品の射出と 3 番目の部品の脱型中に 1 つの部品を硬化できるようにすることで、生産量を大幅に向上させることができます。ただし、この複雑な機械にはさらに厳格なメンテナンス スケジュールが必要です。主な長期保守活動には次のようなものがあります。

• 油圧システムのオーバーホール: 作動油とフィルターを定期的に交換することが重要です。油圧システムのシールとホースは時間の経過とともに劣化するため、致命的な故障を避けるための予防メンテナンス プログラムの一環として交換する必要があります。
• プラテンとタイバーの検査: プラテンの平坦度をチェックし、タイバーに伸びや傷の兆候がないかどうかをチェックする必要があります。位置がずれていると、クランプ力が不均一になり、部品の厚さが変化する可能性があります。
• インジェクションシステムのメンテナンス: 樹脂の蓄積を防ぎ、正確な比率制御を確保するために、射出システムの精密メーター、ミキサー、およびポンプを定期的に洗浄および整備する必要があります。スタティックミキサーは推奨に従って交換する必要があります。
• 制御システムの検証: PLC、センサー、安全インターロックは定期的にテストおよび校正して、正しく機能していることを確認し、プロセスの再現性とオペレーターの安全を維持する必要があります。

規律あるメンテナンス文化に投資することで、メーカーは RTM 成形機の稼働時間、パフォーマンス、投資収益率を最大化することができ、RTM 成形機が今後何年にもわたって効率的な製造の基礎であり続けることが保証されます。
