SMC（シートモールディングコンパウンド）
高い表面品質と耐候性を必要とし、コスト重視で、極端な構造強度や軽量特性を要求しない製品の大量生産に適しています。安定した成形性能、良好な表面仕上げ、成熟した自動化などの利点があります。ただし、比較的重く、機械的特性 (連続繊維複合材料と比較して) と寸法精度が制限されています。
HP-RTM（高圧レジントランスファー成形）
高い剛性/強度、軽量設計、繊維の連続性が必要な構造コンポーネント、または製造において強度対重量比が重要な要素である場合に適しています。 その利点には、最終製品の高い比強度と、薄肉で大きなスパンの構造部品を製造できることが含まれます。欠点は、プロセスが複雑であること、金型、工具、材料のコストが高いこと、厳しいプロセス制御要件があることです。サイクルタイムと生産性は硬化システムによって制限されます。
1. 素材の違い
|
| SMC | HP-RTM |
| 作曲する | チョップドファイバー（主にガラスファイバー）ポリエステルまたは不飽和樹脂マトリックスフィラー/難燃剤/促進剤/強化改質剤。材料はシート状（プレミックスされたコンパウンド）で提供されます。 | 介入浸漬布地（一方向布地、織布地、積層布地、連続繊維プリフォーム）、低粘度液体樹脂（エポキシ/不飽和ポリエステル/スチレン代替品など）が射出され、高圧下で硬化されます。 |
| 繊維 プロパティ | 連続繊維補強のない、細断された繊維またはランダムな方向の繊維 - 性能は全方向でバランスがとれています（等方性）が、比強度と剛性は連続繊維複合材料よりも低くなります。 | 方向を設定可能な連続繊維 (ガラス、カーボン、またはハイブリッド) は、特に繊維方向に沿って優れた機械的特性を提供します。 |
| 式a 利点 | 難燃性が容易で（通常、UL94 V-0 定格を達成するか、自動車難燃規格に適合します）、優れた耐候性と寸法安定性を備えています。 | 熱安定性、接着性、難燃性を強化するための選択可能な樹脂システムを使用して、高いガラスまたは炭素繊維の体積分率（高強度、高剛性、軽量）を達成できます（ただし、難燃性の変更はより複雑でコストがかかる場合があります）。 |
| 表面と 後処理 | 塗装やコーティングに容易に適した滑らかな表面を提供します。 | モールド表面と樹脂の浸透制御に注意を払う必要があります。 通常、高い表面品質を実現するには後処理が必要です。 |
2. 最終製品の品質
|
| SMC | HP-RTM |
| 機械式 プロパティ | 引張強度とせん断強度は中程度であるため、均一な荷重がかかるコンポーネントや主要でない耐荷重カバーに適しています。耐衝撃性は平均的ですが、チョップドファイバーにはエネルギー吸収の利点があります。 | 繊維方向に沿った強度と剛性は SMC よりもはるかに高くなります。耐疲労性と耐亀裂性が優れているため、耐荷重構造や大きな衝撃力やねじり力がかかるコンポーネントに適しています。 |
| 次元 精度と 安定性 | プレス成形で寸法安定性に優れています。ただし、厚さおよび小さな幾何学的特徴の公差は、材料の流れと金型設計の影響を受けます。 | 厚さと局所的な充填制御に対する高い要件。射出と通気が適切に設計されていれば、高い寸法精度を達成できますが、樹脂の収縮には正確な制御と補正も必要です。 |
| 表面品質・外観 | 露出したカバーの美的要件に適した滑らかな表面を直接実現でき、塗料の密着性も良好です。 | 直接形成された表面では、SMC と同じレベルの外観を得るために後処理 (ワニス、研磨、コーティング、またはフィルム) が必要になる場合があります。ただし、外観を改善するためにコモンモードゲルコートまたは膜技術を使用することもできるため、コストが増加します。 |
3. プレスおよび補助装置
SMC は設備投資が比較的少なくて済み、技術的に成熟していて安定しています。 通常、SMC 加工では、部品を製造するためにプレス機、金型セット、加熱システムのみが必要です。印刷機の機能要件はそれほど高くありません。原材料はシート状で直接購入し、計量して SMC 切断機を使用して切断できます。成形後、完成した部品はサンディングのみで済みます。

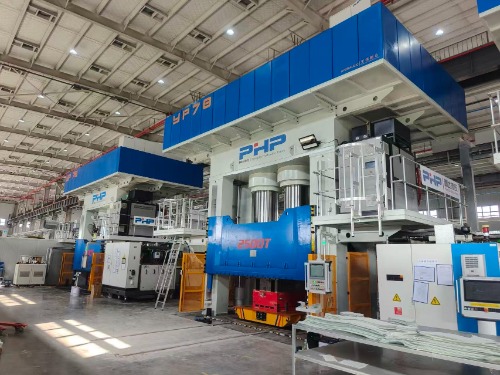

HP-RTM には、より高額な設備投資が必要です。 通常、材料は最初に予熱して予備成形し、次に大トン数のプレス機で高圧射出成形を受け、最後にレーザー カッターを使用してトリミングして切断する必要があります。 原材料から完成品までのプロセス全体には、100～200トンの予備成形プレス（加熱システム付き）、2500～3500トンの成形プレス（加熱付き）などの設備が必要です。システム、バキュームシステム、四隅レベリング機能）、金型2セット、切断機、樹脂射出機、冷却硬化治具、レーザーカッター、気密試験機。先行投資は多額です。
4. その他
メンテナンスとリサイクル可能性: SMC と HP-RTM は両方とも熱硬化システムであるため、リサイクルが困難です。

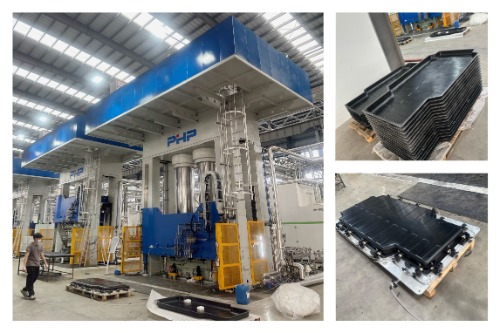

軽量化: HP-RTM（特にカーボンファイバーを使用する場合）は、SMCと比較して重量を大幅に削減できます。 バッテリーハウジングに適用すると、車両の航続距離が向上したり、バッテリー全体のコストが削減されたりする可能性があります。
サプライチェーン/可用性リスク: 細断繊維SMCのサプライチェーンは一般に安定しています。 炭素繊維と高性能樹脂は、供給が逼迫すると大幅な価格変動が生じる可能性があるため、長期的な供給安定性の評価が必要になります。
プロセスの柔軟性: HP-RTM は、複雑な統合構造に対してより柔軟であり、後続の組み立て部品の数を減らします (軽量化と組み立て手順の減少) が、金型とプロセスを迅速に変更するのは困難です。 SMC は、設計のバリエーションを最小限に抑えた大量生産に適しています。
安全性と運用上のリスク: HP-RTM 樹脂の射出および硬化システムには、低粘度の有毒または揮発性成分が含まれる場合があり、動作環境、換気、および個人用保護具のより厳格な管理が必要です。
5. まとめ
|
| SMC | HP-RTM |
| 繊維 Type | チョップドランダムファイバー | 連続繊維（配向可能） |
| 部品ごとの材料費 | 低い | 高い（カーボンファイバー/エポキシのコストのため） |
| ツール/機器の複雑さ | 中（プレス加熱） | 高 (射出計量、密閉型、加熱、および真空が必要) |
| サイクルタイム/生産能力 | 大量生産に最適 | 生産能力は樹脂の硬化に依存します。並列処理により増やすことができます。 |
| 表面品質 | 優れた (滑らかで魅力的な表面を実現しやすい) | 追加の処理またはフィルム技術が必要 |
| 構造強度 / 軽量化 | ミドル | 高 (特にカーボンファイバーを使用する場合) |
| 難燃性/耐候性 | 配合により簡単に達成可能 | 特殊な配合が必要であり、コストがかかる |
| 適用コンポーネント | 美しいカバー、蓋、大容量部品 | 耐荷重ハウジング、補強材、および複雑な統合構造 |
